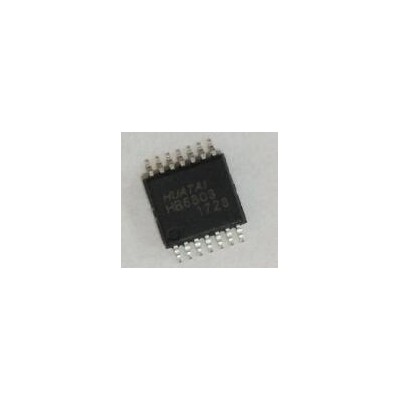

高壓低功耗同步升壓控制芯片HB6803

功能特性簡述

l 高效率>90%

l 同步N型MOSFET整流

l VCC寬輸入范圍：2.5V至24V

l 1.5%的輸出電壓精度

l 高位電流采樣

l 空載時低靜態電流：60uA

l 內置軟啟動

l 開關頻率600/900KHz

l 關斷電流<8uA

l PWM峰值電流模控制

l 輕載自動切換Burst模式

l 邏輯控制使能端

l Cycle-By-Cycle峰值電流限制

l 工作環境溫度范圍：-40℃～125℃

l DFN12L\TSSOP14L封裝

應用

l 移動電話

l 工業供電

l 通訊硬件

概述

HB6803是一款恒定頻率PWM電流模控制，驅動N型功率管的高效同步升壓芯片。同步整流提高效率，減小功耗，并且減輕散熱要求，所以HB6803可以應用在大功率環境。

2.5V到24V的輸入電壓支持供電系統和電池的較寬范圍應用。根據負載情況的變化自動切換工作模式，在輕載Burst模式下靜態電流低至60uA。

HB6803內置峰值電流限制和輸出過壓保護。在ENB邏輯控制為高時，芯片電流降至8uA以下。
