一、懸浮式單體液壓支柱采用柱塞懸浮式技術原理，使液壓懸浮力直接通過支柱活柱的內腔作用在頂蓋上，使液壓懸浮力分擔了支柱工作阻力的五分之四左右，使活柱在軸向上的受力僅為工作阻力的五分之一，提高了支柱的穩定性和安全性，也大大提高了支柱的支撐高度和承載能力。

二、 DWX型柱塞懸浮式單體支柱技術特征

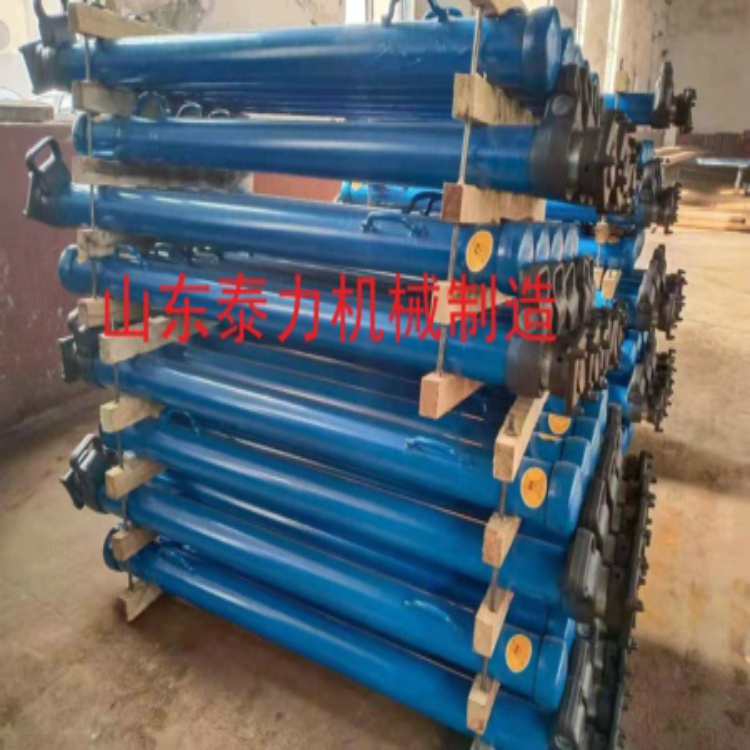

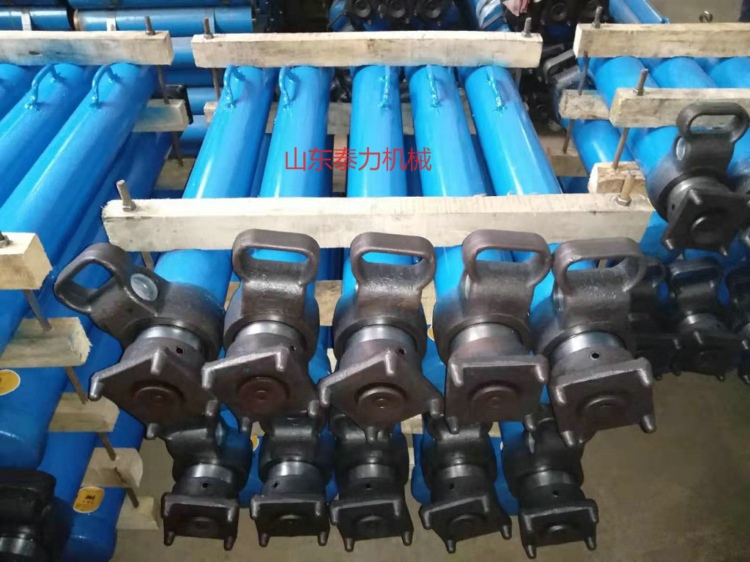

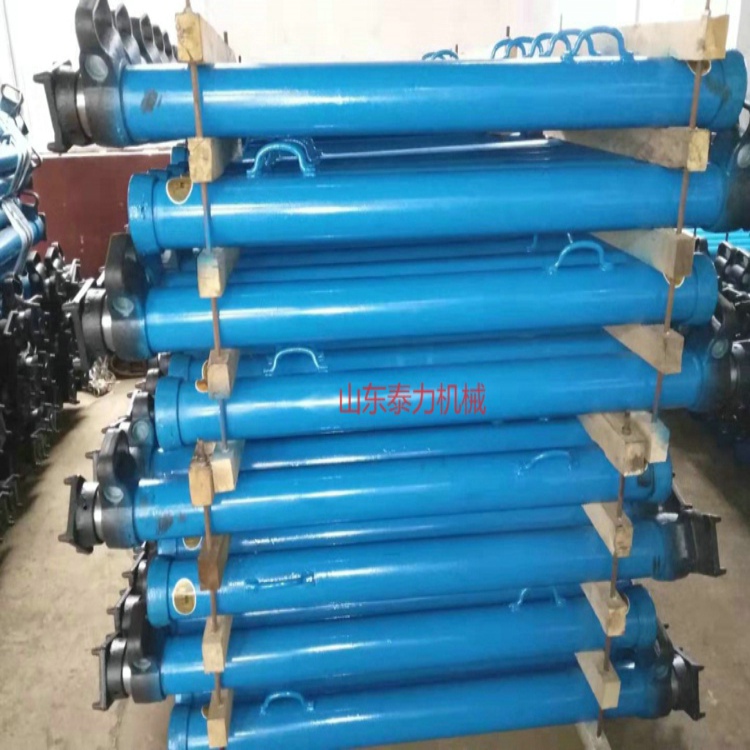

DWXL 型柱塞懸浮式單體支柱是一種新型外部供液的恒阻式臨時支護用單體液壓支柱，在煤礦井下只用于臨時支護，不能用于采煤工作面的正常支護的單體液壓支柱，其承載能力大、抗偏載能力強、工作行程大、使用范圍廣。

型號含義：

例如  DW40--250/110Xl

D------- 單體液壓支柱

W----------- 外注式

40------- 支柱的.大支護高度為 40dm

180------ 支柱的額定工作阻力為 180kn

110------- 支柱的油缸直徑為 110mm

X-------- 柱塞懸浮式的技術原理

DWX 型（柱塞懸浮式）液壓支柱的工作原理包括升柱、初撐、承載和回柱四個過程，現分別概述如下：

（一）升柱、初撐過程

升柱時將管路系統中的注液qiang插入三用閥注油閥體，掛好鎖緊套，操作注液qiang，泵站高壓液經注液qiang頂開三用閥中的球形單向閥，進入支柱，迫使活柱升高。

（二）承載、溢流過程

支柱支設以后便處于承載狀態，隨著支護時間的延長，工作面頂板作用在支柱上的載荷增加，當支柱所承受的載荷超過額定工作阻力時，支柱內腔高壓液體作用在安全閥墊上的力，超過安全閥彈簧預先調定給予六角導向套的壓緊力時，壓縮安全閥彈簧，安全閥墊和六角導向套一起運動，安全閥墊離開閥座，安全閥被打開，內腔液體外溢，活柱下縮。使頂板壓力重新得到平衡。

（三）回柱過程

支柱回收時，將卸載手把插入三用閥右閥筒的卸載孔中，轉動卸載手把，迫使閥套、連接螺桿、注油閥體等整體軸向移動，壓縮卸載閥彈簧，卸載閥墊離開左閥筒的密封面，卸載閥被打開，支柱內腔工作液，經左閥筒噴入采空區，活柱在自重和復位彈簧作用下回縮，完成支柱回收。
