用于9/125光纖的20 GHz放大光通道

• 波長范圍：1000-1600 nm
• 特性均方根噪聲：8 uW（12.4 GHz BW），15 uW（20 GHz BW）
• 參考接收機能力（155Mb / s或622Mb / s或2.488Gb / s或0.622 / 2.488Gb / s或2.488 / 9.953Gb / s）

20 GHz電通道，3.5 mm公輸入

• 特性均方根噪聲：0.25 mV（12.4 GHz BW），0.5 mV（20 GHz BW）
• ***輸入信號：±2 Vdc

兼容性

• 86100A / B Infiniium DCA主機
• 86100C Infiniium DCA-J主機
• 86100D Infiniium DCA-X主機

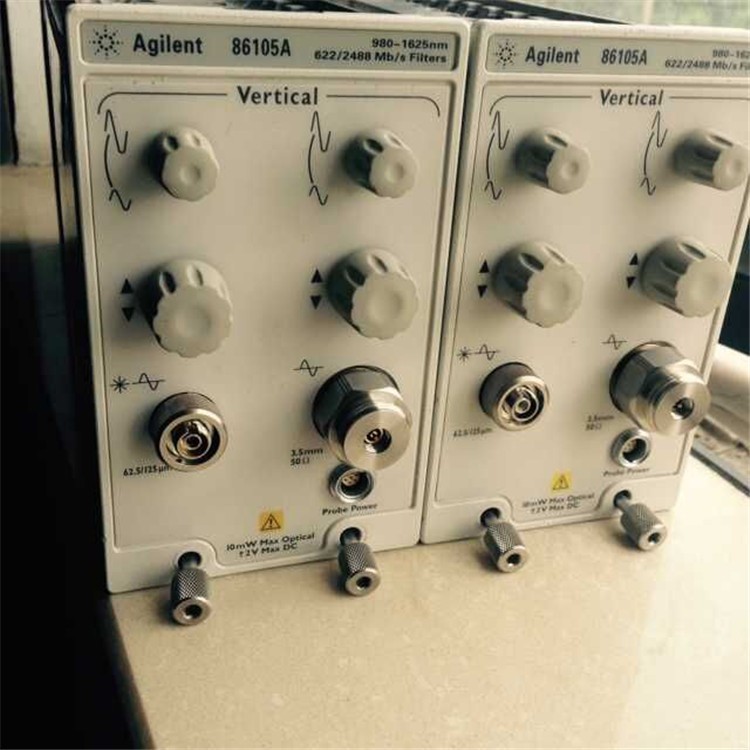

Keysight 86105A集成了兩個測量通道 - 一個光學，第二個電氣。每個通道有兩個可選擇的帶寬設置。在12.4 GHz的較低帶寬模式下，示波器噪聲性能***，而20 GHz模式允許高速信號具有更高的保真度。光通道還具有可切換濾波器以產生校準的SDH / SONET參考接收器。集成光通道通過消除與使用外部接收器相關聯的信號失真電纜和連接器來降低失配損耗變化，以便精確地表征光波形。光通道在1310nm和1550nm被校準，以提供光功率單元中接收的光波形的精確顯示和信號的平均功率的測量。

電測量通道可用于對支路電信號執行測量，評估收發器測試中的接收器性能，使用Keysight寬范圍的外部光接收器進行測量或用于通用測量。
